Fx系列PLC系统设计紧凑、使用方便、应用灵活、性价比高，具有良好的可扩展性，强大的指令集。FX系列PLC不仅能够比较完美地满足多种场合中的检测、监测及小规模控制系统的需求，而且还可以作为独立的模块广泛应用在集散化控制系统中，覆盖所有与自动检测、自动控制有关的工业及民用领域，如机床、机械、电力设施、民用设施、环境保护设备等。

　　小编以应用为出发，介绍了FX系列PLC的硬件结构、系统配置、技术指标、端口接线、编程资源及编址等基本知识，并通过FX系列PLC应用示例，引导读者掌握PLC硬件系统的应用技能。

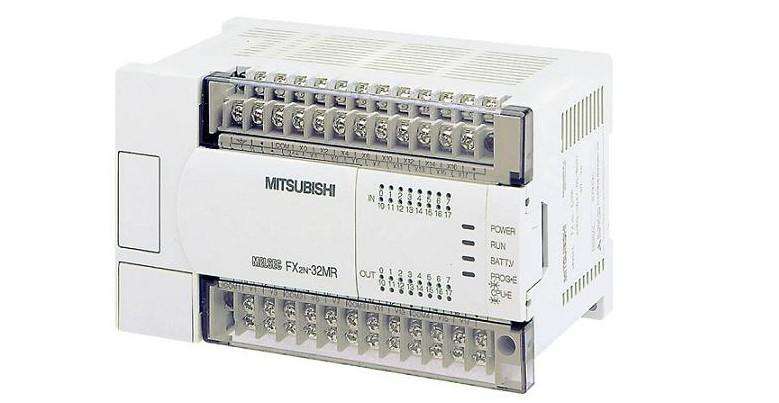

　　FX系列PLC硬件体系

　　FX系列PLC 包括FX1s、FXN、FXN、FXxNc子系列，它们在我国有着广泛的应用市场，其升级(三代)微型PLC包括FX3w、FXsvc、FX3。系列产品，具有很好的扩展性发兼容性，可以连接FXN系列的I/O扩展模块和特殊功能模块，组合出性价比高的控制系统。

　　FX系列PLC硬件具有以下特点：

　　(1)体积小

　　FX系列PLC吸收了整体式和模块式PLC的优点，内置的DC2AV电源可作输入回路的电源和传感器的工作电源。它的基本单元、扩展单元和扩展模块的商度和深度相同，宽度不同，其中Exis、FX1n、和FX2n系列PLC的高度为90mm，深度为60~87mm，FX1S-14M(14个I/O点的基本单元)的底部尺寸仅为90mx60mm，相当于一张卡片大小，很适合于在机电一体化产品中使用。

　　(2)适应性强

　　FX系列PLC各子系列PLC的外观、高度、深度差不多，但是性能和价格有很天的差别。例如，FX1s系列的功能简单实用(小于30个I/O点)，可用于小型开关量控制系统;FX2N系列的功能最强，可用于要求很高的系统;FX3u、FX3uC、FX3g系列产品功能强大、兼容性好。用户可以根据系统要求，选用不同的子系列实现系统功能。

　　(3)系统配置灵活

　　FX系列PLC的系统配置灵活，配备有多种基本单元、扩展单元、扩展模块及特殊功能模块，以组成不同I/O点和不同功能的控制系统。由于FX系列PLC的基本单元采用整体式结构，其硬件配置又像模块式PLC那样灵活，因此，可以组合成性价比更高的PLC控制系统。

　　(4)功能强，使用方便

　　FX系列PLC的基本单元内置有高速计数器，具有输入/输出刷新、中断、输入滤波时间调整、恒定扫描时间等功能;具有可用来修改定时器、计数器的设定值和数据寄存器数据的多种规格的数据存取单元;具有可直接控制步进电动机、伺服电动机及温度模拟量的脉冲宽度调制输出端口;可设置8位数字密码，用于保护用户程序。

　　FX系列的基本单元和扩展单元组建方便，各单元(模块)之间用扁平电缆插接式的接线端子排连接，紧密拼装后组成一个整齐的长方体，实现各项功能简单、快捷。FX系列PLC可在线修改程序，通过调制解调器和电话线可实现远程监视和编程。
