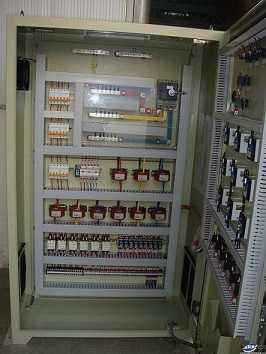

框架式断路器在低压控制柜中的安装

　　1.框架式断路器安装前的检查

　　(1)确认使用的框架式万能断路器产品符合相关国际和国家标准。

　　(2)安装前应检查断路器的型号规格是否符合图纸要求，特别要注意检查铭牌上的合闸电磁铁、储能电动机、分励线圈、失压线圈等的额定电压是否符合图纸要求，搬运时应拉断路器提手，严禁提拉灭弧罩、辅助触头组等，以免造成损坏。

　　(3)对运输途中可能受潮的部件，检查其绝缘情况，处理合格后再行组装，如测量操作杆先缘电阻。均压电阻、均压电容、合闸电阻，经试验合格后再行安装，此外还应对灭弧室、触头的传动机构等进行清洁度检查。

　　(4)对安装框架尺寸进行复核，断路器安装面必须平整。

　　(5)检查分励脱扣器、欠电压脱扣器动作是否正常;在欠电压脱扣器吸合条件下，手动操作域电动操作应可靠地使断路器闭合：当用分励脱扣器或欠电压脱扣器脱扣或手动脱扣时，应使断路器可靠断开：进行五次操作检验。使用中发现铁芯有异常噪声时，应将工作极面的防锈油擦净。

　　(6)检查断路器，在闭合和断开过程中，其可动部件与灭弧室的零件应无卡滞和碰撞现象，并且指示标牌应能正确地指示断路器的工作状态，灭弧罩安装后应与安装底座无间隙。

　　(7)框架式万能断路器安装前先以1000V兆欧表检查断路器绝缘电阻，在周围介质温度为20t5℃、相对湿度为50%~70%时应不小于10MS2，否则应进行烘干处理，待绝缘电阻达到要求后方可使用。

　　(8)抽屉式断路器使用前，需检查抽屉座二次回路上的绝缘板有无脱落现象。

　　2.框架式断路器的安装方法

　　(1)框架式万能断路器安装地点海拔应不超过2000m，应按说明书成套安装或户内单独安装，与垂直面的倾斜度应不超过5°。

　　(2)安装工作要求做到几何尺寸准确，保证组件绝缘水平，传动操作正确可靠，导电部分接触良好。

　　(3)抽屉式断路器安装时还必须检查主回路触刀与触刀座的配合情况和二次回路对应触头的配合情况是否良好，如发现由于运输等原因而产生偏移，应及时予以修正。抽屉式断路器灭弧罩安装后应与安装底座无间隙。

　　(4)安装时应考虑断路器的安全间距(>100mm)，尤其是固定式断路器的飞弧距离必须保证。

　　(5)固定式断路器安装时应将电源引进的导线或母线连接于上进线端，抽屉式断路器可以将电源引进的导线连接于下进线端。

　　(6)固定式断路器安装时，必须垂直安装于平整框架上，用合适的螺栓紧固，以免由于安装平面不平使断路器或抽屉式支架受到附加力而引起变形。

　　(7)用户应对断路器进行可靠的保护接地，固定式断路器的接地处标有明显的接地标记，抽屉式断路器的接地借助于抽屉支架来实现。

　　(8)安装好后检查分励脱扣器、欠压脱扣器动作是否正常，随后在欠压脱扣器吸合条件下，手动操作或电动操作应可靠地使断路器闭合，当用分励脱扣器或欠压脱扣器脱扣或手动脱扣时，应使断路器可靠断开，进行五次操作检查。

　　(9)脱扣装量必须按设计整定值校验，动作应准确、可靠。在短路(或模拟短路)情况不合闸时，脱扣装置应能立即自由脱扣。
