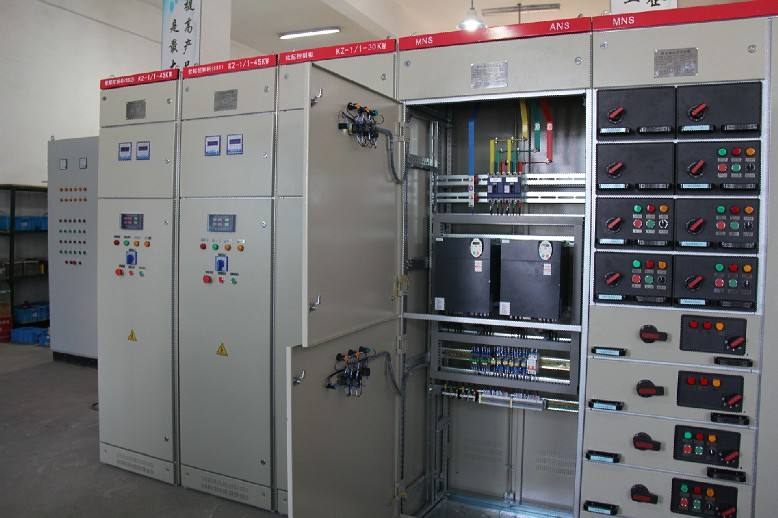

非标准电气控制机柜的结构设计

　　1.在柜体没有指定型号的情况下，应根据柜型本身的国家和行业标准规范来设计

　　在电气控制机柜没有指定型号的情况下，应根据柜型本身的国家和行业标准规范来设计。同时要考虑到自己企业的标准和规范，并根据对一次系统中的控制方式要求、使用的电气组件来考虑;根据用户技术要求、提供的图纸以及用户的使用环境等考虑。看是否与电气组件、用户要求、环境等相符，并及时和用户联系沟通，确定设计，并在此基础上对柜体做不违反基本形式和要求的调整。我们要在遵循电气控制柜基本规范和符合国标和行标的基础上，考虑企业的成本和公司的品牌，多考虑一些细节上的改进。

　　不同标准柜型各自标准已确定，而一些没指定的，我们就要根据它们的特点和电气设计的基本原理来确定。元器件大而重的优先考虑用焊接式结构;场地和组件的更换和变动可能性大的采用组装式;整体要求精度不高，组件少的，考虑焊装结构或是箱式结构;组件多而不确定，设计过程中变动性比较大的，考虑组装式;用户使用场地要求高档一点，美观一点且经常拆动的考虑组装式。

　　2.应以人为本

　　在不影响整体结构布局的条件下，应考虑采用一些方法和措施来更多地为用户考虑，提升控制柜的性能和品质。比如，考虑可操作性，将仪表面板尽量设计在手容易操作的高度，按标准制造的仪表门中，按钮和转换开关等也要偏下设计以方便操作;调整回路，尽量保证每台柜体承载元器件的均匀性和电流分布的平衡性，尽量留有余量，当超出时要考虑多点接入和中间分段来保证。这必然会对柜体的空间结构、材料、美观、检修等方面有一定影响。

　　3.考虑结构空间

　　当用户的组件太多时，应合理布置各种组件，尽量与用户联系，扩大安装空间。在有些基本形式或用户空间有限时，要对柜体采取一些变动，如改动安装形式、安装板尺寸、抽屉深度，增加安装附件等，这样既满足柜体本身的规范和用户要求，又提高使用性能。

　　4.考虑自己的加工工艺条件

　　电气控制机柜结构设计也要考虑到自己的设备加工能力、企业人员自身的基本能力、技能特长等，以及本着提高效率、经济效益、性能和美观的目的(不影响前面的基础上)出发设计控制柜的结构和工艺。当没有指定具体型号和结构时，我们要根据客户的使用要求、组件的结构特点以及自身加工能力等因素(也要考虑前期报价的因素)，选择固定式还是抽屉式。
