1. 绘制二次(控制电路)安装板草图，计算并确定安装板尺寸

　　由于电气安装板是安装在机柜内框架上的主要部件，因此必须首先确定安装板的尺寸才能够进行后续工作。

　　控制电路安装板草图绘制的依据是控制电路图和控制电路结构方框图，根据电气、结构及导线连接的设计技术要求，在草图上布置各个二次电气元件的位置。在满足各种技术要求的前提下，结构布局应尽可能紧凑，以减小安装板的尺寸。由于布局方案不是唯一的，所以这项工作可能需要反复进行很多次，才能获得比较好的布局方案。

　　必须注意：安装板上安装孔的位置尺寸必须符合机柜安装尺寸的模数关系，即必须是25.4mm的整数倍。

　　2.绘制机柜布置草图，计算并确定机柜需要的最小尺寸

　　机柜布置草图绘制的依据是电路图和电路结构方框图，根据电气、结构、母线及导线连接的设计技术要求，在机柜草图上布置各个一次电气元件和安装板的位置。必须注意：安装在横梁和立柱上的电气元件和安装板的位置尺寸必须接近机柜安装尺寸的模数关系，相差部分应该能够利用横梁和立柱上的长孔安装。在满足各种技术要求的前提下，结构布局应尽可能紧凑，以减小法装板的尺寸。由于布局方案不是唯一的，所以这项工作可能需要反复进行很多次，才能获得比较好的布局方案。依据选定的布局方案和使用的电气元件及安装板的轮廓尺寸，计算出机柜需要的最小尺寸。

　　3.根据机柜需要的最小尺寸确定机柜布局方案及类型

　　1)应根据使用情况确定机柜的形式

　　操作频繁的电气控制设备应采用操作台形式，操作次数不多的电气控制设备应采用控制柜形式，不需要操作的电气控制设备应采用全封闭柜形式。

　　2)应根据计算出的机柜需要的最小尺寸确定机柜布局方案

　　当计算出的机柜需要的最小尺寸小于标准机柜的最大尺寸时，直接采用一个标准机柜。

　　当计算出的机柜需要的最小尺寸小于标准机柜的最小尺寸时，采用机箱形式。

　　当计算出的机柜需要的最小尺寸大于标准机柜的最大尺寸时，应采用分柜的形式，即将电气控制设备分为两个以上的相对独立的部分，然后分别使用标准机柜。各个分柜可以在安装时并柜，为方便运输，也可以在使用现场并柜安装。例如可以将一套电气控制设备分为一次柜和二次柜。

　　4.根据机柜布局方案及形式绘制草图确定各机柜具体尺寸

　　1)确定各机柜具体尺寸

　　根据分柜方案及形式，分别通过绘制每个柜的布置草图，计算出每个柜需要的最小尺寸。然后根据预留10%扩展空间的原则，最后确定各机柜具体尺寸。

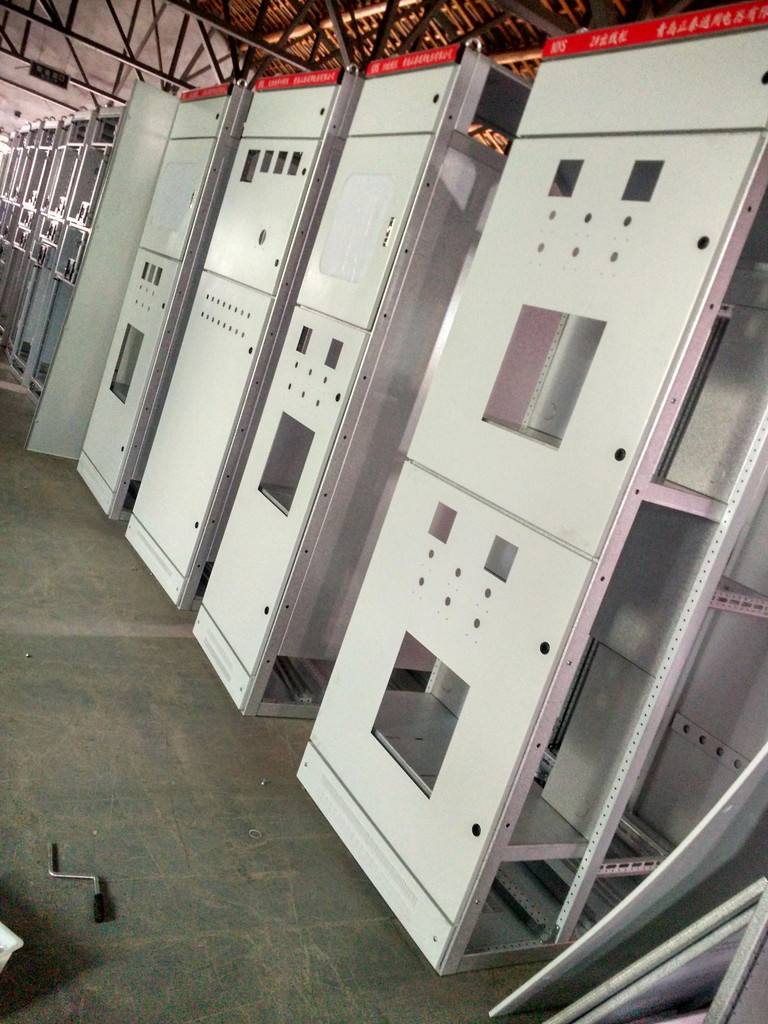

　　2)应优先选用标准尺寸机柜

　　标准尺寸机柜比较容易通过订购加工，交货时间短且价格较低。当自己加工时，由于标准机柜有一些很成熟的模块，可以缩短设计周期。标准机柜的零配件齐全，便于购买配套。

　　5.在各机柜具体尺寸的限定条件下绘制出各机柜的布置(总装配)图

　　在绘制正式各机柜布置图时应根据安装要求、技术标准及人机工程学要求，确定并绘制出控制柜内及面板的布置图。如果机柜上配置有抽屉或插件箱，应确定并绘制出抽屉或插件箱的布置图。

　　绘制正式各机柜布置图时所需要考虑的问题，与绘制草图时完全相同，关键是考虑问题必须全面，如果出现遗漏的问题，极有可能造成返工。
