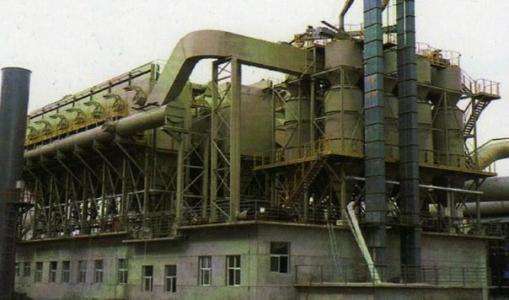

地面除尘站单机运行模式自动化控制设计
电气及自动化方面的改造
1、逻辑控制
(1)设计三种运行模式
即:“装煤单机模式、出焦单机模式、双机模式”。分别对应“只开装煤风机、只开出焦风机、两台风机一起开”的三种运行状态;三种运行模式相互独立,相互联锁,相互唯一。“双击模式”即是改造前的PLC控制方式,出焦风机单带出焦除尘,装煤风机单带装煤除尘。“出焦单机模式”和“装煤单机模式”的控制方式为本次改造的主要内容,即由单风机带两套除尘。
在可行性分析中,“出焦单机模式”为今后生产的主要运行模式,“装煤单机模式”用作替代和应急的备机模式。
(2)顶装炉出焦阀和捣固炉出焦阀的联锁
顶装炉出焦阀和捣固炉出焦阀安装在焦炉的焦侧主除尘管处。平时两个出焦阀均处于关闭状态;当顶装炉出焦信号发生时,单独打开顶装炉出焦阀;当捣固炉出焦信号发生时,单独打开捣固炉出焦阀;当装煤信号发生时,两个出焦阀自动关闭;且联锁关系以装煤信号为优先。即哪边出焦信号发生就开哪边的阀,但当装煤信号发生时,无论哪边出焦阀是否已经打开,优先关闭出焦阀的联锁。并在程序上对装煤信号优先执行权和来自不同的出焦信号有效性做了处理。
(3)出焦闸板阀的联锁
在三种模式下,联锁以装煤信号为优先,出焦闸板阀满足以下联锁关系:
1)在装煤单机模式下,无论什么信号发生,出焦闸板阀始终打开。
2)在出焦单机模式下,平常出焦闸板阀都是处于开的状态。当装煤信号发生时,出焦闸板阀关闭,装煤信号结束时再打开。
3)双机模式和单机模式联锁关系相同。
(4)装煤闸板阀的联锁
在三种模式下,联锁以装煤信号为优先,装煤闸板阀满足以下联锁关系:
1)在出焦单机模式下,无论什么信号发生,装煤闸板阀始终关闭。
2)在装煤单机模式下,无论什么信号发生,装煤闸板阀始终打开。
3)在双机模式下,平常装煤闸板阀都是处于关闭的状态。当装煤信号发生时,装煤闸板阀打开,装煤信号结束时再关闭。
(5)出焦非常阀的联锁
出集非常阀的开闭逻辑是本次改造的控制重点,直接影响单机带两套除尘后的系统稳定和除尘效果。在三种模式下,联锁以装煤信号为优先,出焦非常阀满足以下联锁关系。
1)在出焦单机模式时,平时出焦非常阀为关闭,只有装煤信号发生时才打开;2)在装煤单机模式时,平时出集非常阀为打开,只有装煤信号发生时才关闭;3)在双机模式时始终关闭。
2、电气控制
分别在装煤闸板阀、出焦闸板阀、顶装炉出焦阀、捣固炉出焦阀旁焊接镀锌钢管用于敷设线缆至现场控制箱内。当控制箱上旋钮开关选择“自动”位,实现四个阀的远程PIC控制;当选择“手动”位,独立于PLC系统之外只能现场控制;选择“断开”位用于检修维护。
在地面除尘站一楼配电间选用两块配电盘安装动力电源和控制电源,利用原PLC硬件的备用模块作PLC的硬件配置并完成编程。在WinCC画面上新增了三种模式的选择按钮,四个阀状态位置的显示,仪表联锁是否投用的显示,捣固炉出焦次数和顶装炉出焦次数的累加显示等功能,便于操作与观察。
